三片式焊接球閥
一、三片式焊接球閥 產品概述
三片式焊接球閥是由三段式球閥組成，閥體耐壓1000WOG，兩端為焊接，方便和管道連接。閥體材質有WCB、SUS304、SUS316和SUS316L不銹鋼，多用于溫度在250度一下的介質中使用，具有結構緊湊、占用空間小、安裝方便等特點，上海川滬閥門還生產三片式內螺紋球閥、三片式法蘭球閥和三片式三通球閥等產品。

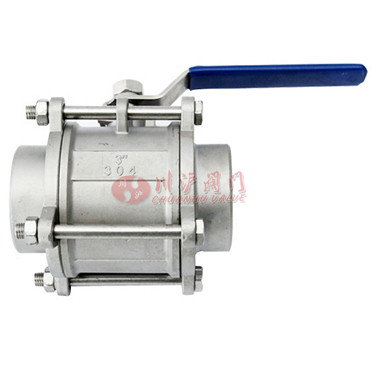

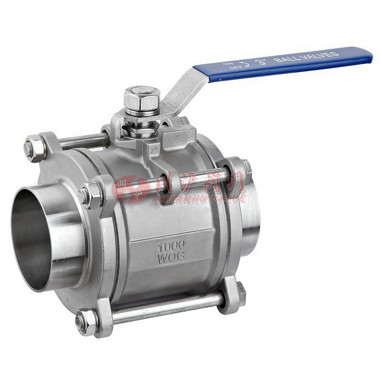

二、三片式焊接球閥 產品圖片
 |
 |
| 三片式焊接球閥 | 三片式焊接球閥 |
三、三片式焊接球閥 零部件參數
| 設計與制造 | GB/T 12237 |
|---|---|
| 結構長度 | GB/T 15188.1 |
| 壓力試驗 | GB/T 13927| |
| 焊接端尺寸 | GB/T 12224（對焊端）和 JB/T1751（承插焊） |

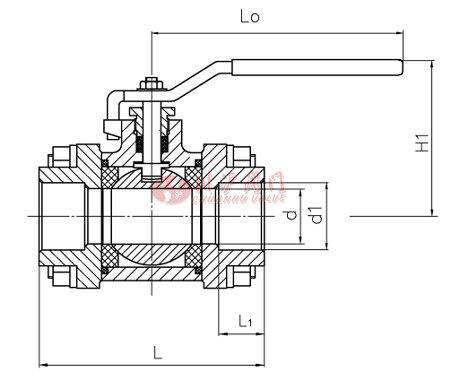

四、三片式焊接球閥 結構圖
 |
五、三片式焊接球閥 連接尺寸
| 公稱通徑DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| L1 | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
| d | 11 | 12 | 15 | 20 | 25 | 30 | 38 | 50 | 65 | 80 | 100 |
| d1 | 14.1 | 17.6 | 21 .8 | 27.5 | 34.7 | 43 | 49 | 61 .5 | 77 | 90 | 115.2 |
| H1 | 57 | 57 | 68 | 70 | 80 | 84 | 93 | 100 | 130 | 148 | 173 |
| Lo | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-三片式焊接球閥.PDF
