蝸輪固定球閥

產品展示>> 球閥>>蝸輪固定球閥

一、蝸輪固定球閥產品概述

上海川滬閥門有限公司生產的Q347F蝸輪固定球閥，固定式球閥采用兩片式或三片式分體式結構設計，符合API6D標準。特別適用于大口徑，高壓力的管線流體控制。此系列蝸輪固定球閥具有雙阻塞及泄放功能，并且注射密封膠系統可保證在緊急狀況下阻斷源自閥桿和座圈處的泄漏。
特點：
1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能
2、蝸輪固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放
3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛適用場景:
蝸輪固定球閥Q347F廣泛適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。

二、蝸輪固定球閥產品圖片

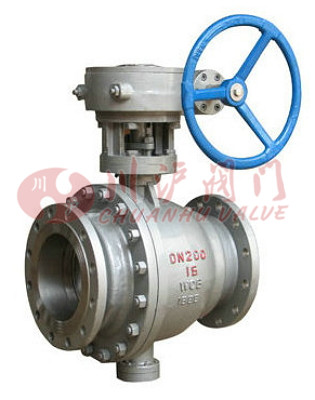

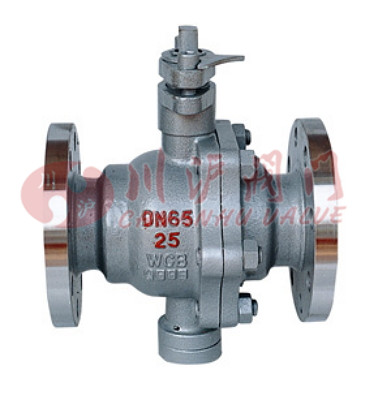

蝸輪固定球閥(小口徑手柄式)	蝸輪固定球閥(大口徑蝸輪式)

三、蝸輪固定球閥產品型號

材質	型號
WCB	Q347F-16C,Q347F-25,Q347F-40,Q347F-64,Q347F-100
CF8	Q347F-16P,Q347F-25P,Q347F-40P,Q347F-64P,Q347F-100P
CF3	Q347F-16R,Q347F-25R,Q347F-40R,Q347F-64R,Q347F-100R

四、蝸輪固定球閥主要參數

型號	適用溫度（℃）	適用介質	材料
Q347F-16C	-29～150	水、蒸汽、油品等	碳鋼
Q347F-16P	-29～150	水、蒸汽、油品等	CF8

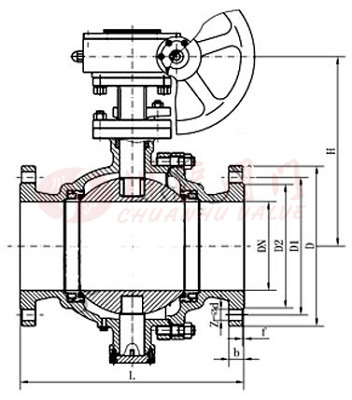

五、蝸輪固定球閥結構圖

六、蝸輪固定球閥連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	H1	D0
50	178	160	125	100	16	4-18	160	85	-
65	191	180	145	120	18	4-18	170	95	-
80	206	195	160	135	20	8-18	200	110	-
100	229	215	180	155	20	8-18	210	120	-
125	356	245	210	185	22	8-18	350	215	-
150	394	280	240	210	24	8-23	530	190	-
200	457	335	295	265	26	12-23	575	230	600
250	533	405	355	320	30	12-25	585	260	600
300	610	460	410	375	30	12-25	730	300	600
350	686	520	470	435	34	16-25	860	350	800
400	762	580	525	485	36	16-30	935	395	800
450	864	640	585	545	40	20-30	975	440	800
500	912	705	650	608	44	20-34	1060	485	800
