三片式法蘭球閥

產品展示>> 球閥>>三片式法蘭球閥

一、三片式法蘭球閥產品概述

三片式法蘭球閥相比二片式法蘭球閥多了一個中間閥體連接結構，也是三片式內螺紋球閥的升級款，由螺紋連接方式升級成法蘭連接方式，方便了和管道的安裝、拆卸和維護。閥門的密封形式采用聚四氟乙烯和對位聚苯2種密封形式，適合在250度一下介質中使用，閥體材質有WCB、304不銹鋼等材質，根據不同的工況介質選用合適的材料。

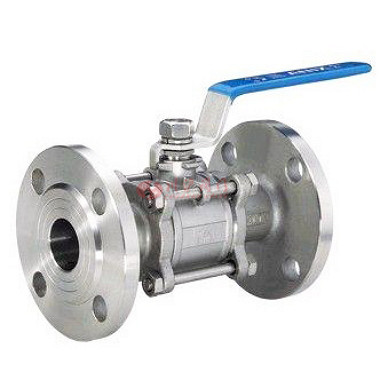

二、三片式法蘭球閥產品圖片


三片式法蘭球閥	三片式法蘭球閥

三、三片式法蘭球閥零部件參數

設計制造DESIGN:	GB/T-12237/ANSI B16.34
法蘭尺寸FLANGE DIMENSIONS	B/T-9113.1/ASME B16.5 CLASS150
檢查與測試TEST	GB/T-13927/API598

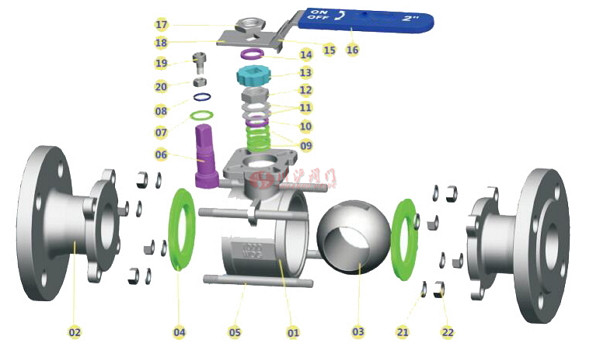

四、三片式法蘭球閥分解圖

五、三片式法蘭球閥零部件材質

NO.	零件名稱PART NAME	PN16/40		CLASS150/300		JIS-10K	DIN PN40
1	閥體BODY	CF8M	CF8	CF8M	WCB	SCS13	1.4408
2	閥蓋END CAP	CF8M	CF8	CF8M	WCB	SCS13	1.4408
3	球 BALL	SS316	SS304	SS316	SS304	SS304	SS316
4	閥座SEAL	RTFE	RTFE	RTFE	RTFE	RTFE	RTFE
5	雛 STUD	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
6	閥桿STEM	SS316	SS304	SS316	SS304	SS304	SS316
7	桿密封 THRUST WASHER	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
8	〇型圈 STEM O-RING	VITON	VITON	VITON	VITON	VITON	VITON
9	中頭墊 STEM PACKING	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
10	_壓套GLAND	SS304	SS304	SS304	SS304	SS304	SS304
11	碟簧 BELLEVILLE WASHER	SS304	SS304	SS304	SS304	SS304	SS304
12	下螺帽STEM NUT	SS304	SS304	SS304	SS304	SS304	SS304
13	睡蓋 STOP WASHER	SS304	SS304	SS304	SS304	SS304	SS304
14	墊片壓簧 FILLING DAMPING RING	SS304	SS304	SS304	SS304	SS304	SS304
15	鎖片 LOCKING PAD	SS304	SS304	SS304	SS304	SS304	SS304
16	膠套 HANDLE COVER	PLASTIC	PLASTIC	PLASTIC	PLASTIC	PLASTIC	PLASTIC
17	螺媢 HANDLE NUT	SS304	SS304	SS304	SS304	SS304	SS304
18	手柄 HANDLE	SS304	SS304	SS304	SS304	SS304	SS304
19	定位螺絲STOP BOIT	SS304	SS304	SS304	SS304	SS304	SS304
20	定位螺帽STOP NUT	SS304	SS304	SS304	SS304	SS304	SS304
21	彈墊STUD	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8	A193 Gr.B8
22	螺帽NUT	A194.Gr.8	A194.Gr.8	A194.Gr.8	A194.Gr.8	A194 Gr.8	A194.Gr.8

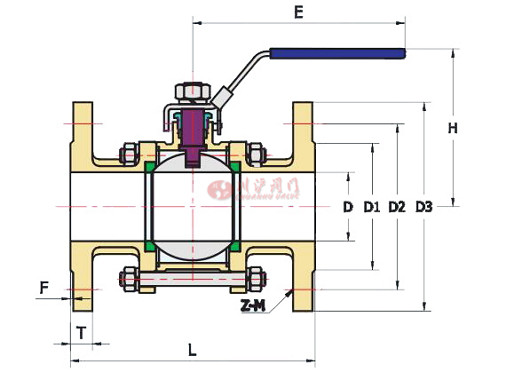

六、三片式法蘭球閥結構圖

七、三片式法蘭球閥連接尺寸

GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16

SIZE		D	L-PN16	L-150LB	L-10K	L-PN40	E	H
DN15	1/2"	15	130	108	108	115	132	72
DN20	3/4"	20	140	117	117	120	132	72
DN25	1"	25	150	127	127	125	170	88
DN32	1-1/4"	32	165	140	140	130	170	92
DN40	1-1/2"	38	180	165	165	140	230	125
DN50	2"	50	200	178	178	150	230	136
DN65	2-1/2"	64	220	190	190	170	230	155
DN80	3"	78	250	203	203	180	300	163
DN100	4"	100	280	229	229	190	300	178
