氣動陶瓷刀閘閥
一、氣動陶瓷刀閘閥 產品概述
PZ673TC氣動陶瓷刀閘閥作為閘閥的一種，工作原理同閘閥有些相似，都是靠閘板的升降來完成閥門的啟閉。閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。排渣閥的閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。特點有：1.閥門采用雙面密封、達到雙面耐磨的效果，內腔沖刷過流處襯有陶瓷片，閥門關閉件的密封由介質壓力差產生的比壓形成密封；2.閥座陶瓷密封環內徑處具有保護唇（專利）結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環。

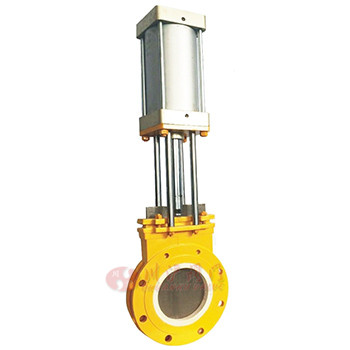

二、氣動陶瓷刀閘閥 產品圖片
 |
| 氣動陶瓷刀閘閥 |
三、氣動陶瓷刀閘閥 技術參數
| 閥體、上蓋 | 碳鋼+陶瓷、不銹鋼+陶瓷 |
|---|---|
| 閥板 |
不銹鋼+陶瓷 |
| 閥桿 | 不銹鋼 |
| 密封圈 | 陶瓷 |
| 公稱壓力（MPa) | PN |
| 殼體試驗 | 1.5*PN |
| 密封試驗 | 1.1*PN |
| 工作溫度 | ≤425℃ |
| 適用介質 | 紙漿、污水、煤漿液、灰、渣水混合物等 |

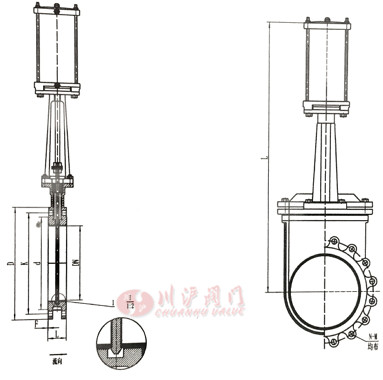

四、氣動陶瓷刀閘閥 結構圖
 |
五、氣動陶瓷刀閘閥 連接尺寸
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 長度L | 法蘭外徑D | 螺栓孔中心距K | 連接凸出部分直徑d | H | N-M | 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 長度L | 法蘭外徑D | 螺栓孔中心距K | 連接凸出部分直徑d | H | N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6 | 50 | 48 | 140 | 110 | 90 | 460 | 4-M12 | 1.0 | 350 | 90 | 500 | 460 | 428 | 1490 | 16-M20 |
| 65 | 48 | 160 | 130 | 110 | 505 | 4-M12 | 400 | 100 | 565 | 515 | 482 | 1680 | 16-M22 | ||
| 80 | 50 | 185 | 150 | 125 | 540 | 4-M16 | 450 | 120 | 615 | 565 | 532 | 1850 | 20-M22 | ||
| 100 | 50 | 205 | 170 | 145 | 620 | 4-M16 | 500 | 130 | 670 | 620 | 585 | 2025 | 20-M22 | ||
| 125 | SO | 235 | 200 | 175 | 730 | 8-M16 | |||||||||
| 600 | 130 | 780 | 725 | 685 | 2350 | 20-M27 | |||||||||
| 150 | 70 | 260 | 225 | 200 | 820 | 8-M16 | |||||||||
| 700 | 160 | 895 | 840 | 800 | 2700 | 24-M27 | |||||||||
| 200 | 70 | 315 | 280 | 255 | 1010 | 8-M16 | |||||||||
| 800 | 160 | 1010 | 950 | 905 | 3155 | 24-M30 | |||||||||
| 250 | 70 | 370 | 335 | 310 | 1180 | 12-M16 | |||||||||
| 1.6 | 50 | 48 | 160 | 125 | 100 | 460 | 4-M16 | ||||||||
| 300 | 80 | 435 | 395 | 362 | 1270 | 12-M20 | |||||||||
| 350 | 90 | 485 | 445 | 412 | 1490 | 12-M20 | 65 | 48 | 180 | 145 | 120 | 505 | 4-M16 | ||
| 400 | 100 | 535 | 495 | 462 | 1680 | 16-M20 | 80 | 50 | 195 | t60 | 135 | 540 | 8-M16 | ||
| 450 | 120 | 590 | 550 | S18 | 1850 | 16-M20 | 100 | 50 | 215 | 180 | 155 | 620 | 8-M16 | ||
| 500 | 130 | 640 | 600 | S68 | 202S | 16-M20 | 125 | &0 | 245 | 210 | 185 | 730 | 8-M16 | ||
| 600 | 130 | 755 | 705 | 670 | 2350 | 20-M22 | 150 | 70 | 280 | 240 | 210 | 820 | 8-M20 | ||
| 700 | 160 | 860 | 810 | 775 | 2700 | 24-M22 | 200 | 70 | 335 | 295 | 265 | 1010 | 12-M20 | ||
| 800 | 160 | 975 | 920 | 880 | 3155 | 24-M27 | 250 | 70 | 405 | 355 | 320 | 1180 | 12-M22 | ||
| 1.0 | 50 | 48 | 160 | 125 | 100 | 460 | 4-M16 | 300 | 80 | 460 | 410 | 375 | 1270 | 12-M22 | |
| 65 | 46 | 180 | 145 | 120 | SOS | 4-M16 | |||||||||
| 350 | 90 | 520 | 470 | 435 | J490 | 16-M22 | |||||||||
| 80 | 50 | 195 | 160 | 13S | 540 | 4-M16 | |||||||||
| 400 | 100 | 580 | 525 | 485 | 1680 | 16-M27 | |||||||||
| 100 | 50 | 215 | 180 | 155 | 620 | 6-M1S | |||||||||
| 450 | 120 | 640 | 585 | 545 | 1850 | 20-M27 | |||||||||
| 125 | 50 | 245 | 210 | 185 | 730 | 6-M16 | |||||||||
| 500 | 130 | 705 | 650 | 608 | 2025 | 20-M30 | |||||||||
| 150 | 70 | 280 | 240 | 210 | 820 | B-M20 | |||||||||
| 200 | 70 | 335 | 29S | 265 | 1010 | 8-M20 | 600 | 130 | 840 | 770 | 718 | 2350 | 20-M36 | ||
| 250 | 70 | 390 | 3S0 | 320 | 1180 | 12-M20 | 700 | 160 | 910 | 840 | 788 | 2700 | 24-M36 | ||
| 300 | 80 | 440 | 400 | 368 | 1270 | 12-M20 | 800 | 160 | 1020 | 950 | 898 | 3155 | 24-M36 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
