氣動雙閘板閘閥

產品展示>> 閘閥>>氣動雙閘板閘閥

一、氣動雙閘板閘閥產品概述

Z644TC氣動雙閘板閘閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、造紙、化工等個類有磨損的干粉塵、水例如（灰渣水）等介質在管道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤200℃，氣源壓力0.6-0.8MPa。閥門關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，啟動負荷小卡灰及結灰現象少。閥門采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

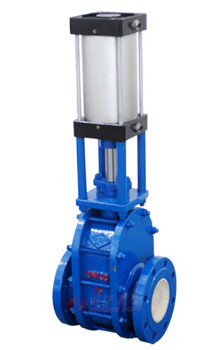

二、氣動雙閘板閘閥產品圖片


氣動雙閘板閘閥

三、氣動雙閘板閘閥技術參數

閥體	碳鋼
閥板	復合工程陶瓷
閥座	復合工程陶瓷
閥桿	2Cr13
中閥體	WCB
填料	柔性石墨
氣動執行器	鋁合金
公稱壓力（MPa)	PN
殼體試驗	1.5*PN
密封試驗	1.1*PN
工作溫度	≤425℃
適用介質	紙漿、污水、煤漿液、灰、渣水混合物等

四、氣動雙閘板閘閥結構圖

五、氣動雙閘板閘閥連接尺寸

DN	PN(MPA)	L	D	D1	D2	n-M	Z-0	n-d
50	1.0	229	160	125	100	4-M16	4-18	480
65		229	180	145	120	4-M16	4-18	500
80		255	200	160	135	8-M16	8-18	630
100		298	215	180	155	8-M16	8-18	690
125		310	245	210	185	8-M16	8-18	720
150		360	280	240	210	8-M20	8-23	810
200		380	335	295	265	8-M20	8-23	950
250		450	390	350	320	12-M20	12-23	1180
300		500	440	400	368	12-M20	12-23	1390
350		550	500	460	428	12-M20	12-23	1500
