一、美標高壓焊接球閥 產品概述

Q61N/Q61Y美標高壓焊接球閥，為訂做美標高壓閥門，閥體材質可選A105、CF8、CF8M。焊接管的長度可以根據客戶要求訂做加長。美標高壓焊接球閥配蝸輪傳動、配支架和聯軸器后可以配氣動執行機構、電動執行機構或液動執行機構，組成自控閥門。為滿足客戶的不同需求，球閥設有全通徑及縮徑兩大系列。全通徑球閥的通道內徑與管線內徑一致，不但流體阻力最小，也便于管道清理。而縮徑球閥的流體阻力比相同口徑截止閥的流體阻力要低很多，重量比相同口徑的球閥要輕30%左右，有效的降低了生產成本及價格，因而遂得到了較為廣泛的使用。
適用場景:
美標高壓焊接球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品等管路系統。

二、美標高壓焊接球閥 產品圖片

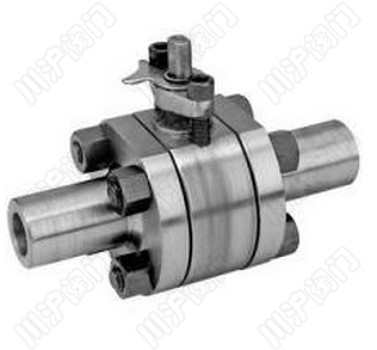

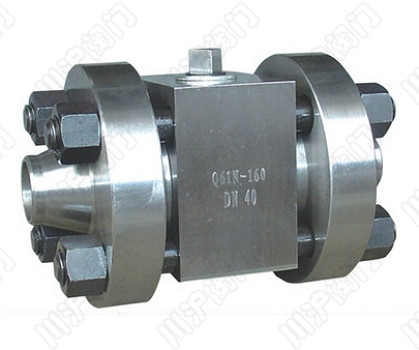

美標高壓焊接球閥_Q61N/Q61Y	高壓焊接球閥_Q61N/Q61Y

三、美標高壓焊接球閥 主要技術參數

項目	參數
公稱通徑	DN10~200
公稱壓力	150-900lb
連接形式	對焊(BW)、承接焊(SW)
閥體形式	整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)
密封圈	尼龍（N）、硬質合金（Y）

四、美標高壓焊接球閥 結構圖和連接尺寸

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
由于美標高壓焊接球閥為訂做閥門，具體連接尺寸需要和客戶溝通訂做說明，詳細參數請聯系銷售部 021-5186 3046

六、美標高壓焊接球閥 安裝說明

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。

下載：上海川滬閥門有限公司-產品樣本-美標高壓焊接球閥.PDF

美標高壓焊接球閥鏈接：http://www.01-12.cn/products/qiufa/mbq61n.html
