一、氣動衛生級對夾蝶閥 產品概述

上海川滬閥門有限公司生產的氣動衛生級蝶閥是用圓形不銹鋼蝶板作啟閉件并隨閥桿轉動來開啟、關閉從而起到調節流體管道的一種閥門。氣動衛生級對夾蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、啟閉迅速快捷，并且還同時具有良好的流量調節功能和關閉密封特性，密封材料耐老化、耐腐蝕，使用壽命長等特點，衛生級蝶閥在中小口徑、中低壓領域使用廣泛，它是衛生級流體管道中的主導閥門形式。氣動衛生級對夾蝶閥可以通過執行器操作也可由手柄手動操作;手柄控制閥門開啟位置，或者根據流量需要調節到其他的位置。執行器把活塞的軸向運動轉換成90度旋轉，傳輸給蝶閥。

氣動衛生級對夾蝶閥特點：
1.體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏，使用壽命長。
3、流量特性趨于直線，調節性能優。
4、結構簡單，開關迅速，90°旋轉啟閉。
5、可代替隔膜閥和球閥各種閥門的使用。
6、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
適用場景:
氣動衛生級對夾蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

二、氣動衛生級對夾蝶閥 產品圖片

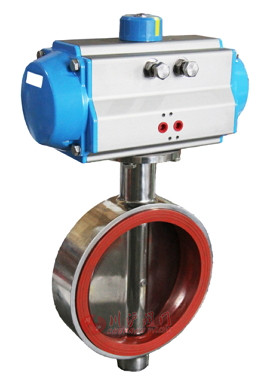

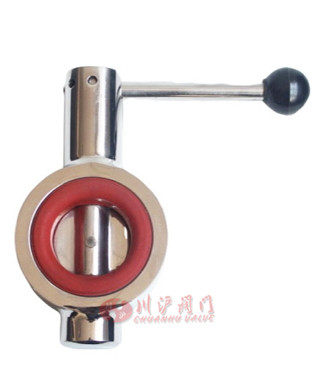

氣動衛生級對夾蝶閥	手動衛生級對夾蝶閥

三、氣動衛生級對夾蝶閥 零部件材料

零件名稱	材質
閥體材質	304不銹鋼、316不銹鋼、316L不銹鋼
閥板材質	304不銹鋼、316不銹鋼、316L不銹鋼
密封材質	硅橡膠;耐高溫的三元乙丙(EPDM)或氟橡膠(FPM)

四、氣動衛生級對夾蝶閥 技術參數

型號	CHD671X
公稱通徑	DN10---DN300、1〞---8〞、Φ12---325mm
公稱壓力	1.0MPa
連接形式	對夾式
閥體材質	304、316、316L不銹鋼
控制方式	開關型或調節型
執行器型號	GT系列、SR系列.AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器
供氣壓力	400700KPa
氣源接口	Gl/4\ Gl/8\ G3/8V Gl/2"
環境溫度	-30~+70oC
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO):氣開式(K)--失氣時閥位關(FC)
	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL):氣開式(K)--失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥.行程幵關、閥位傳送器.手輪機構等

五、氣動衛生級對夾蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

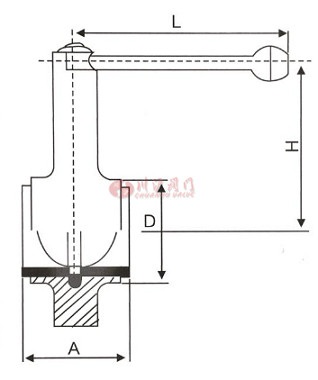

六、氣動衛生級對夾蝶閥 結構圖

七、氣動衛生級對夾蝶閥 連接尺寸

通徑	D	A	L	H
DN40	85	38	124	122
DN50	95	39	130	127
DN65	107	42	130	133
DN80	125	43	140	142
DN100	156	46	158	158
DN125	180	55	220	160
DN150	205	55	220	170
DN200	250	60	280	210

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
