一、氣動硬密封蝶閥 產品概述

上海川滬閥門有限公司生產的氣動硬密封蝶閥D643H、D673H是由角行程氣動執行器及蝶閥閥體組成，氣動硬密封蝶閥采用多層次金屬硬密封結構，由活塞式氣動執行器及三偏心蝶閥閥體組成，可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。氣動硬密封蝶閥亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該氣動硬密封蝶閥具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過氣動硬密封蝶閥所產生的壓力降很小，故具有較好的流量控制特性。
特點：
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2、本蝶閥采用不銹鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
3、本蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
5、本蝶閥結構獨特，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
6、可耐高溫、耐低溫、耐腐蝕性。
適用場景:
氣動硬密封蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

二、氣動硬密封蝶閥 產品圖片

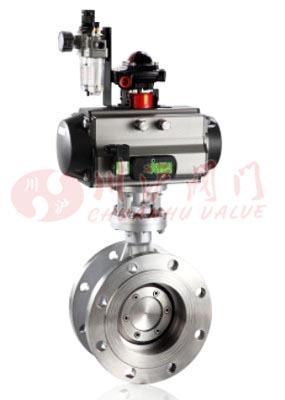

氣動硬密封蝶閥(三偏心硬密封對夾式)	氣動硬密封蝶閥(三偏心硬密封法蘭式)

三、氣動硬密封蝶閥 零部件材料

零件名稱	材料名稱
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	O型圈、柔性石墨

四、氣動硬密封蝶閥 技術參數

公稱通徑DN(mm)	DN50～1000mm
公稱壓力(MPa)	PN1.0、1.6、2.5MPa
閥體形式	直通鑄造閥體
連接形式	法蘭式、對夾式
閥芯形式	蝶板式
密封填料	柔性石墨、聚四氟乙烯
流量特性	近似等百分比、直線性
動作范圍	0～90°
泄露量Q	符合ANSI B16.104 IV級標準
適用溫度	硬密封≤450℃
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%
可調范圍	50：1
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

五、氣動硬密封蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動硬密封蝶閥 性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油(溫度≤90℃)、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

七、氣動硬密封蝶閥(對夾式) 結構圖

八、氣動硬密封蝶閥(對夾式) 連接尺寸

主要外形尺寸mm-PN16（16bar）
公稱通徑 DN	外形尺寸mm				連接尺寸mm		執行器型號
	L	L1	L2	H	D	N-D
50	43	159/211	83/95	277/205	125	4-18	AT-D-63/AT-S-75
65	46	211/248	95/107	287/315	145	4-18	AT-D-75/AT-S-88
80	46	248/269	107/123	365/375	160	8-18	AT-D-88/AT-S-100
100	52	269/315	123/141	420/436	180	8-18	AT-D-100/AT-S-115
125	56	315/345	141/152	436/462	210	8-18	AT-D-115/AT-S-125
150	56	345/409	152/172	466/543	240	8-22	AT-D-125/AT-S-145
200	60	409/438	172/187	593/665	295	12-22	AT-D-145/AT-S-160
250	68	436/559	187/215	682/752	355	12-26	AT-D-160/AT-S-190
300	78	550/600	215/240	725/772	410	12-26	AT-D-190/AT-S-210
350	78	600/633	240/262	832/880	470	16-26	AT-D-210/AT-S-240
400	102	633/730	262/330	862/968	525	16-30	AT-D-240/AT-S-270
450	114	633	262	945/1005	585	20-30	AT-D-240/AT-S-25
500	127	730	300	1058/1060	650	20-33	AT-D-270/AT-S-25
600	154	1320/1970	440/480	1108/1195	770	20-36	AW-D-25/AW-S-28
700	165	1430/2700	480/560	1170/1255	840	24-36	AW-D-28/AW-S-35
800	190	1430/2700	480/560	1325/1365	950	24-39	AW-D-25/AW-S-35

九、氣動硬密封蝶閥(法蘭式) 結構圖

十、氣動硬密封蝶閥(法蘭式) 連接尺寸

主要外形尺寸mm-PN16（16bar）
公稱通徑 DN	外形尺寸mm				連接尺寸mm					執行器型號
	L	L1	L2	H	D	D1	D2	f	N-D
50	108	159/211	83/95	277/205	165	125	99	3	4-18	AT-D-63/AT-S-75
65	112	211/248	95/107	287/315	185	145	118	3	4-18	AT-D-75/AT-S-88
80	114	248/269	107/123	365/375	200	160	132	3	8-18	AT-D-88/AT-S-100
100	127	269/315	123/141	420/436	220	180	156	3	8-18	AT-D-100/AT-S-115
125	140	315/345	141/152	436/462	250	210	184	3	8-18	AT-D-115/AT-S-125
150	140	345/409	152/172	466/543	285	240	211	3	8-22	AT-D-125/AT-S-145
200	152	409/438	172/187	593/665	340	295	266	3	12-22	AT-D-145/AT-S-160
250	165	438/550	187/215	682/752	405	355	319	3	12-26	AT-D-160/AT-S-190
300	178	550/600	215/240	725/772	460	410	370	4	12-26	AT-D-190/AT-S-210
350	190	600/633	240/262	832/880	520	470	429	4	16-26	AT-D-210/AT-S-240
400	216	633/730	262/330	862/968	580	525	480	4	16-30	AT-D-240/AT-S-270
450	222	633/1700	262/440	945/1005	640	585	548	4	20-30	AT-D-240/AT-S-25
500	229	730/1700	330/440	1058/1060	715	650	609	4	20-33	AT-D-270/AT-S-25
600	267	1180/1700	368/440	1108/1195	840	770	720	5	20-36	AW-D-20/AW-S-25
700	292	1320/1970	440/480	1170/1255	910	840	794	5	24-36	AW-D-25/AW-S-28
800	318	1430/2700	480/560	1325/1365	1025	950	901	5	24-39	AT-D-28/AT-S-35

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
