一、Y13H減壓閥 產品概述

上海川滬閥門有限公司生產的Y13H減壓閥是內螺紋先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于蒸汽管路，起減壓穩壓作用。

二、Y13H減壓閥 產品圖片

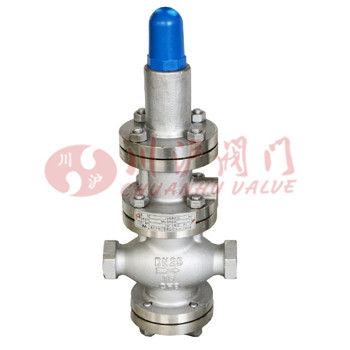

Y13H減壓閥(不銹鋼內螺紋連接)

三、Y13H減壓閥 主要技術參數和性能指標

公稱壓力(Mpa)	1.6	2.5
殼體試驗壓力(Mpa)*	2.4	3.75
密封試驗壓力(Mpa)	1.6	2.5
高進口壓力(Mpa)	1.6	2.5
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
小壓差	0.15	0.15
滲漏量	GB12245-1989

四、Y13H減壓閥 主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB\304
閥座 閥盤	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座 導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

五、Y13H減壓閥 結構圖

六、Y13H減壓閥 連接尺寸

公稱通徑DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
