一、DP17高靈敏蒸汽減壓閥 產品概述

上海川滬閥門有限公司生產的DP17高靈敏蒸汽減壓閥是參考國外先進產品而研制開發成功的新型先導式超大膜片減壓閥，DP17先導式超大膜片高靈敏度減壓閥 在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。DP17先導式超大膜片高靈敏度減壓閥的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。

二、DP17高靈敏蒸汽減壓閥 產品圖片

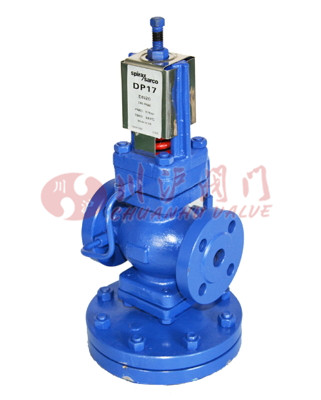

DP17高靈敏蒸汽減壓閥(鑄鋼法蘭連接)

三、DP17高靈敏蒸汽減壓閥 主要技術參數和性能指標

公稱壓力(Mpa)	2.5
殼體試驗壓力(Mpa)*	3.75
密封試驗壓力(Mpa)	2.5
高進口壓力(Mpa)	2.5
出口壓力范圍(Mpa)	0.02-1.6
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
滲漏量	GB12245-1989

四、DP17高靈敏蒸汽減壓閥 主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
膜片	1Cr18Ni9Ti
調節彈簧	60Si2Mn

閥體和內件才只有有304不銹鋼系列

五、DP17高靈敏蒸汽減壓閥 結構圖

六、DP17高靈敏蒸汽減壓閥 連接尺寸

DN	L	H1	H	D
15	147	235	145	207
20	154	235	145	207
25	160	235	145	207
32	180	250	160	220
40	16	250	160	220
50	230	270	180	220

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
