一、泄氮閥 產品概述

上海川滬閥門有限公司生產的ZZVP泄氮閥(自力式微壓調節閥)利用工藝管道中介質的壓力變化與信號進行比較，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力、差壓值。 ZZCP-1型差壓閥，采用平衡型單座閥，壓力穩定、精度高、密封性好，用于控制微小差壓。ZZCN-10型差壓閥采用雙座閥，流量系數大，將閥芯正、倒裝，可組成二個不同品種的產品。
特點：
1.無需停止生產即可進行設定值的調整；
2.無填料，閥桿上、下活動時不存在磨擦，上密封絕對可靠；
3.執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來；
4.閥體為四通形式，因而K、B型可通用一種閥體。
適用場景:
ZZVP泄氮閥自力式差壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件，用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。

二、泄氮閥 產品圖片

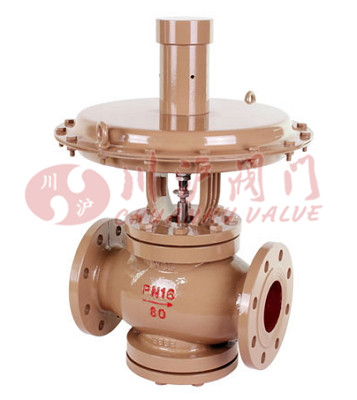

泄氮閥(自力式微壓調節閥)

三、泄氮閥 技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760
允許壓差 (Mpa)	PN16	1.6								1.5		1.2
	PN40	2.0
閥蓋形式		標準型 (整體式)
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
壓力分段范圍 (KPa)		0.5～6 　　5～10　 9～15　 12～19　 18～25 　22～30 28～35 　32～40　 38～50 　48～60　 58～72　 70～100
保證調壓閥正常工作的小壓差P		≥0.01(MPa)
工作溫度		≤80℃
適合介質		氣體、蒸汽、低粘度液體
閥芯形式		單座、套筒型閥芯
流量特性		直線性

四、泄氮閥 性能指標

調節精度		≤10%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0..6	0.9	1.7	4.0		6.75

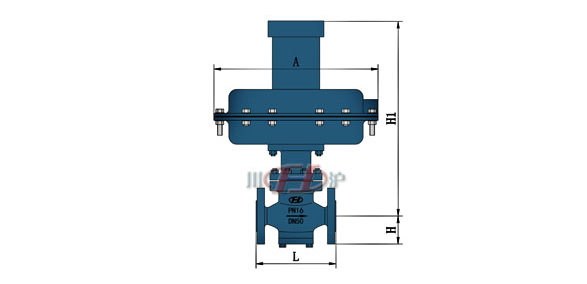

五、泄氮閥 結構圖

六、泄氮閥 連接尺寸

公稱通徑(DN)	20	25	32	40	50	65	80	100
L	150	160	180	200	230	290	310	350
H	52.5	57.5	75	75	85.5	92.5	100	110
H1	323	350	370	370	370	397	397	400
A	308	394	308	394	308	394	394	394
導壓管接口螺紋	M16×1.5
重量G(Kg)	12	18	25	32	45	58	68	76

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
