一、快速排氣閥 產品概述

上海川滬閥門有限公司提供快速排氣閥，該閥一般安裝在氣缸與換向閥之間靠近氣缸的管路上，使氣缸的排氣不經換向閥直接排出，達到氣缸快速換向的目的。對于提高氣缸運動速度的效果尤為明顯。

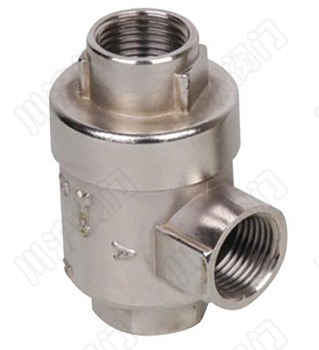

二、快速排氣閥 產品圖片

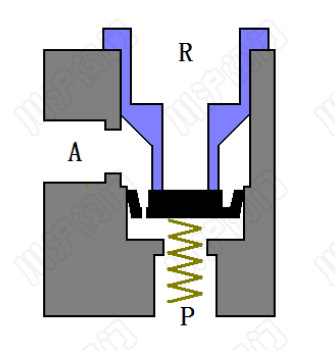

三、快速排氣閥 結構圖

A口接儲氣室，P口放氣減壓時A口對R口快速排氣

三、快速排氣閥 結構說明

黑色皮碗是活塞，設R口下端管口的外圓半徑r1,皮碗外圓半徑r2，顯然?r2>r1?? 皮碗外形決定了具有單向通氣性，有如下特性：?
1.若P口相對氣壓高，則皮碗必上移，將R口封閉，空氣從皮碗外圓周處泄漏進入A口。
2.若A口相對氣壓高，皮碗下移，但不可能從皮碗外圓周處泄漏進入P口，但可以進入R口。?
3.若A口與P口氣壓相等，且皮碗處于將R口封閉的狀態下，皮碗上面的等效受力面積S1=π×(r2^2?-?r1^2)，皮碗下面等效根據受力面積S2=π×r2^2，根據壓力公式F=PS，因皮碗下方受力面積大于上方受力面積，所以皮碗受到向上的力，緊緊將R口封閉住！就算A口和P口氣壓相等，皮碗還是能將R口封閉住，

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。

下載：上海川滬閥門有限公司-產品樣本-快速排氣閥.PDF
