一、氣動V型調節球閥 產品概述

上海川滬閥門有限公司生產的氣動V型調節球閥，是一種轉角為90°的旋轉類球閥，氣動V型調節球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動V型調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動V型調節球閥按其密封性能分為金屬密封與軟密封。
特點：
氣動V型調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該氣動V型調節球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、氣動V型調節球閥 產品圖片

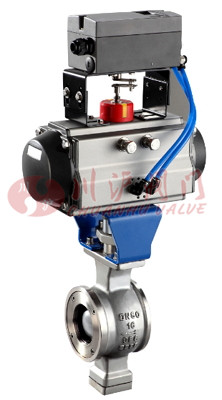

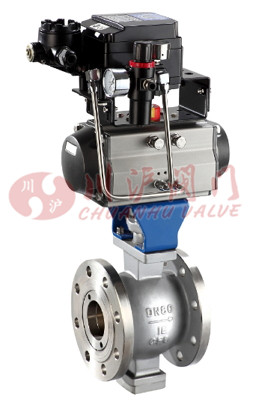

氣動V型調節球閥(法蘭式)	氣動V型調節球閥(對夾式)

三、氣動V型調節球閥 零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、氣動V型調節球閥 技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調范圍	DN15-65							DN80-300
	250:1							350:1
適用溫度	密封面
	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃

五、氣動V型調節球閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

六、氣動V型調節球閥 性能規范

試驗標準	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

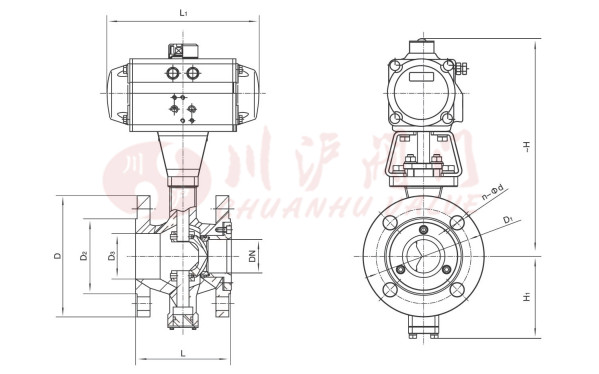

七、氣動V型調節球閥 結構圖

八、氣動V型調節球閥 連接尺寸

公稱通徑 DN	L	L1	-H	H1	D	D1	D2	D3	C	f	n-Φd
25	62	159	260	87	115	85	65	38	16	2	4-Φ14
32	105	159	267	87	140	100	76	42	18	3	4-Φ18
40	114	211	292	87	150	110	84	50	18	3	4-Φ18
50	124	248	292	97	165	125	99	60	20	3	4-Φ18
65	145	269	327	112	185	145	118	75	20	3	4-Φ18
80	165	315	359	112	200	160	132	94	20	3	8-Φ18
100	194	345	359	122	220	180	156	110	22	3	8-Φ18
125	213	409	399	142	250	210	184	135	22	3	8-Φ18
150	229	438	461	165	285	240	211	165	24	3	8-Φ22
200	243	550	509	195	340	295	266	210	24	3	12-Φ22
250	297	633	603	237	405	355	319	260	26	3	12-Φ26
300	334	730	790	287	460	410	370	310	284	4	12-Φ26
350	414	1180	828	338	520	470	429	360	30	4	16-Φ26

九、氣動V型調節球閥 制造標準

設計與制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動V型調節球閥.PDF

氣動V型調節球閥鏈接：http://www.01-12.cn/products/qidongtiaojiefa/qdtjqf.html
