氣動襯氟調節閥
一、氣動襯氟調節閥 產品概述
上海川滬閥門有限公司生產的ZJSPF46氣動襯氟調節閥、耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。
特點：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。
適用場景:
氣動襯氟調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
二、氣動襯氟調節閥 產品圖片
 |
 |

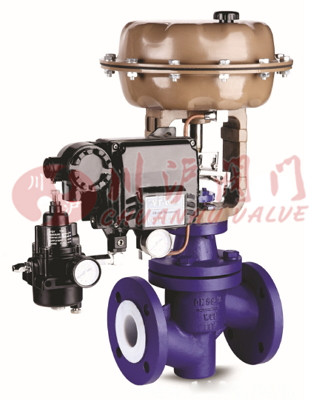

| 氣動襯氟調節閥(鑄鋼襯氟) |

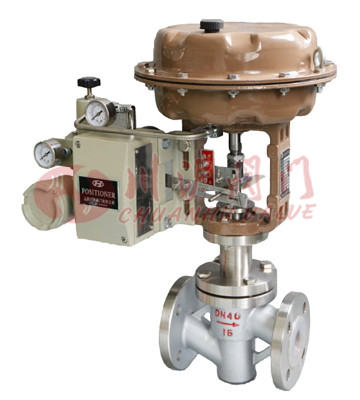

氣動襯氟調節閥(不銹鋼襯氟) |
三、氣動襯氟調節閥 零部件參數
| 零部件 |
材質 |
| 閥體、閥蓋 |
ZG230-450襯F46 |
| 閥座、閥芯 |
304襯F46 |
| 閥桿 |
304襯F46 |
| 導向套 |
304襯F46 |
| 波紋管 |
不銹鋼+F46 |
四、氣動襯氟調節閥 技術參數
| 公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 閥座直徑(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 額定流量系數(KV) |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
| 允許壓差(MPa) |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0.6 |
| 公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
| 額定行程(mm) |
16 |
25 |
40 |
60 |
| 配用執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B45 |
| 閥芯形式 |
單座柱塞式襯氟閥芯 |
| 流量特性 |
快開特性 |
| 法蘭標準 |
GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 |
法蘭(FF RF RTJ) |
| 閥蓋形式 |
標準型-40～+150℃、波紋管型-40～+150℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料 |
五、氣動襯氟調節閥 氣動薄膜執行機構參數
| 配置執行器類別 |
ZHA/B多彈簧簿膜執行機構 |
| 執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
| 彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140～400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
六、氣動襯氟調節閥 性能參數
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差% |
±5.0 |
±1.0 |
| 回差% |
3.0 |
1.0 |
| 死區% |
3.0 |
0.4 |
| 始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
30：1 |

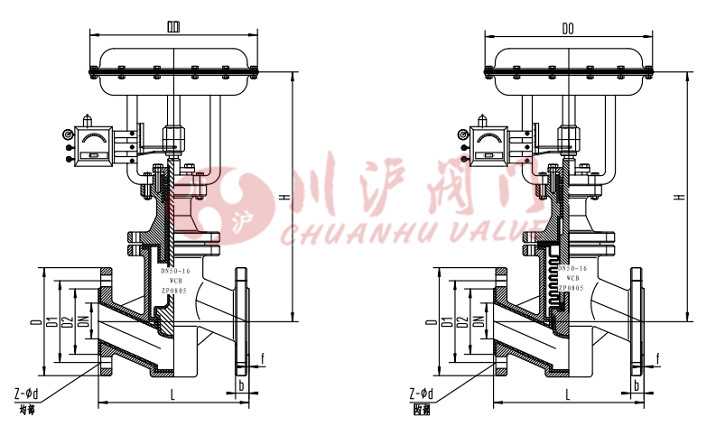

七、氣動襯氟調節閥 結構圖
八、氣動襯氟調節閥 連接尺寸
| 公稱通徑 |
膜頭外徑 |
結構長度 |
法蘭尺寸 |
高度 |
| D0 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
H |
| DN15 |
285 |
130 |
95 |
65 |
45 |
3 |
16 |
4-φ14 |
487 |
| DN20 |
285 |
150 |
105 |
75 |
55 |
3 |
18 |
4-φ14 |
487 |
| DN25 |
285 |
160 |
115 |
85 |
65 |
3 |
18 |
4-φ14 |
493 |
| DN32 |
285 |
180 |
140 |
100 |
78 |
3 |
18 |
4-φ18 |
524 |
| DN40 |
285 |
200 |
150 |
110 |
85 |
3 |
18 |
4-φ18 |
530 |
| DN50 |
285 |
230 |
165 |
125 |
100 |
3 |
18 |
4-φ18 |
538 |
| DN65 |
360 |
290 |
185 |
145 |
120 |
4 |
18 |
8-φ18 |
686 |
| DN80 |
360 |
310 |
200 |
160 |
135 |
4 |
20 |
8-φ18 |
706 |
| DN100 |
360 |
350 |
220 |
180 |
155 |
4 |
20 |
8-φ18 |
726 |
| DN125 |
470 |
400 |
250 |
210 |
185 |
4 |
22 |
8-φ18 |
969 |
| DN150 |
470 |
480 |
285 |
240 |
210 |
5 |
22 |
8-φ22 |
969 |
| DN200 |
470 |
600 |
340 |
295 |
265 |
5 |
24 |
8-φ22 |
1009 |
| DN250 |
580 |
730 |
395 |
350 |
320 |
5 |
26 |
12-φ22 |
1353 |
| DN300 |
580 |
850 |
445 |
400 |
368 |
5 |
26 |
12-φ22 |
1390 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
