一、P1法蘭氣動角座閥 產品概述

P1法蘭氣動角座閥是是由法蘭式角座閥和P1系列塑料氣動執行器組成，默認單作用常閉式，可選用常開式，根據管道介質和介質溫度，選擇合適的密封閥座（四氟乙烯PTFE、對位聚苯PPL）。閥門連接方式有內螺紋式、快裝式、焊接式和法蘭式，執行器可選配P1系列（塑料款）、P2系列（不銹鋼304）、P3系列（新款不銹鋼）、P4系列（蓋米款）等，閥門可以和電磁閥組成開關型氣動角座閥，也可以和閥門定位器組成模擬量控制的調節型氣動角座閥。

特點：
Y型設計、流通性好、流阻小、防水錘
響應迅速、密封性好、360°旋轉、可視窗口
節能環保、自潔功能、安全可靠、超長壽命
適用于食品級灌裝、消毒滅菌、制藥及醫療設備等重要場合

二、P1法蘭氣動角座閥 產品圖片

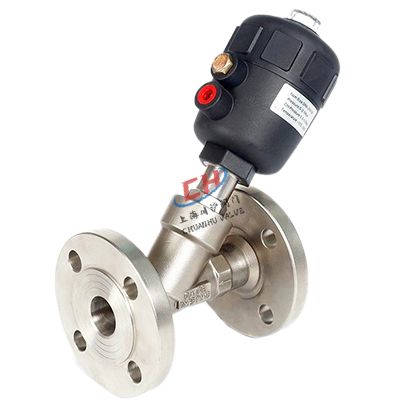

P1法蘭氣動角座閥

三、P1法蘭氣動角座閥 技術參數

公稱通徑	DN10-100mm
公稱壓力	PN16（如需更高壓力，訂貨時請注明）
閥體材質	不銹鋼(304、316、316L等)系列
密封材質	四氟密封（PTFE）、對位聚苯密封（PPL）等
適用溫度	T1:-20-150℃、T2：-29-250℃、其他溫度可定制
連接方式	螺紋式、焊接式、快裝式、法蘭式
氣缸選配	塑料執行器（P1）、不銹鋼執行器（P2）、不銹鋼執行器（P3）、蓋米款執行器（P4）
控制氣壓	0.3~0.8MPa
作用方式	單作用常閉FC、單作用常開FO，雙作用
控制方式	開關型、調節型、智能型、總線型

四、P1法蘭氣動角座閥 選配

控制功能	常開（默認常閉）
執行機構外殼適用于環境溫度	+5℃~+130℃
執行機構	雙作用
位置反饋	電子式位置反饋
行程	獨立可調行程極限，適于高低流量
手動	手動應急開關
先導閥	先導閥適用的Namur適配器

五、P1法蘭氣動角座閥 附件選型

電磁閥	雙作用選二位五通、單作用二位三通、單電控雙電控訂貨時注明
限位開關	遠程反饋開關信號
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置請訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級

六、P1法蘭氣動角座閥 結構圖

七、P1法蘭氣動角座閥 連接尺寸

通徑DN	規格Inch	執行器	L	T	f	D	C	B	N-φd	A	H	E
15	1/2	φ50	120	14	2	95	65	40	4-φ14	165	145	64
20	3/4	φ50	130	14	2	105	75	50	4-φ14	170	150	64
25	1	φ63	140	14	2	115	85	60	4-φ14	210	183	80
32	1-1/4	φ63	150	16	2	135	100	70	4-φ18	220	185	80
40	1-1/2	φ63	180	16	2	145	110	80	4-φ18	230	195	80
50	2	φ80	195	16	2	160	125	92	4-φ18	260	230	100
65	2-1/2	φ100	230	18	2	185	145	115	4-φ18	320	290	126
80	3	φ100	250	18	2	195	160	130	8-φ18	360	315	126

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-P1法蘭氣動角座閥.PDF

本產品鏈接：http://www.01-12.cn/products/kuaisuqieduanfa/jfpfl.html
