雙聯切換過濾器
一、雙聯切換過濾器 產品概述
雙聯切換式過濾器采用兩個三通球閥，將兩個單筒過濾器組裝在一個機座上，清洗過濾器時不必停車，保證其連續工作，是不停車生產線過濾裝置首選，本過濾器的過濾元件，除采用不銹鋼濾芯外，亦可采用PP濾袋濾掉粒徑5微米以上的顆粒（本過濾器亦可根據客戶實際使用情況特殊設計制造）。

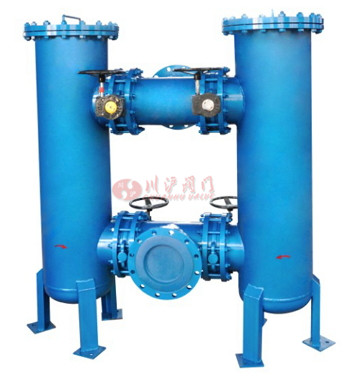

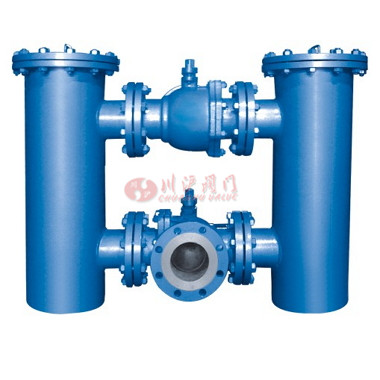

二、雙聯切換過濾器 產品圖片
 |
 |
| 雙聯切換過濾器 | 雙聯切換過濾器 |
三、雙聯切換過濾器 技術參數
| 技術標準 | |
|---|---|
| 公稱通徑DN（mm） | DN65~250 |
| 殼體材質 | 碳鋼、不銹鋼 |
| 濾芯材質 | 不銹鋼 |
| 過濾精度 | 10~300目 |
| 連接方式 | 法蘭 |
| 法蘭壓力 | 0.25—6.3MPa |
| 法蘭密封面 | FF、RF、MFM、RJ、TG |
| 墊片材質 | PTFE、金屬纏繞、丁晴橡膠 |
四、雙聯切換過濾器 結構圖
 |
五、雙聯切換過濾器 連接尺寸
| 公稱通徑DN | L | D | H | H1 | H2 |
|---|---|---|---|---|---|
| DN25 | 360 | 76 | 520 | 240 | 220 |
| DN32 | 400 | 76 | 550 | 240 | 250 |
| DN40 | 480 | 108 | 700 | 300 | 300 |
| DN50 | 500 | 108 | 720 | 300 | 320 |
| DN65 | 590 | 133 | 838 | 358 | 350 |
| DN80 | 620 | 159 | 995 | 395 | 450 |
| DN100 | 720 | 219 | 1075 | 435 | 460 |
| DN125 | 860 | 273 | 1260 | 520 | 520 |
| DN150 | 940 | 273 | 1355 | 535 | 570 |
| DN200 | 1110 | 325 | 1585 | 605 | 680 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-雙聯切換過濾器.PDF
