電動隔膜調節閥
一、電動隔膜調節閥 產品概述
上海川滬閥門有限公司生產的ZD(R)SG型直行程電動隔膜調節閥根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。該電動隔膜調節閥由隔膜閥配用各類直行程電動執行器組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20mA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。
特點：
ZD(R)SG電動隔膜調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
適用場景:
ZD(R)SG電動隔膜調節閥閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。

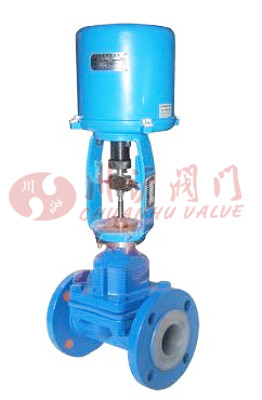

二、電動隔膜調節閥 產品圖片
 |
| 電動隔膜調節閥 |
三、電動隔膜調節閥 零部件參數
| 零部件 |
材質 |
| 閥體 |
HT200、ZG230～450或下述材質襯里 |
| 隔膜 |
丁荃膠、天然膠、聚四氟乙烯波紋 |
| 薄膜 |
丁腈橡膠夾增強滌綸織物 |
| 彈簧 |
60S12Mn、閥體襯里材質及適用范圍 |
四、電動隔膜調節閥 技術參數
| 公稱通徑(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| 閥座直徑(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數 |
KV |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
1800 |
| 允許壓差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
0.09 |
| 公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
| 額定行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
| 流量特性 |
快開特性 |
| 閥蓋形式 |
標準型(-17～+250℃) |
| 壓蓋形式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯形式 |
隔膜式 |
| 配置執行器類別 |
381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器) |
| 執行器參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
五、電動隔膜調節閥 性能參數
| 項目 |
指標值 |
| 基本誤差％ |
≤±3.5 |
| 回差％ |
≤2.5 |
| 死區％ |
≤3.0 |
| 始終點偏差％ |
±2.5 |
| 額定行程偏差％ |
±2.5 |
| 純滯后 |
≤IS |
| 允許泄量L/H |
橡膠隔膜片"0"，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） |
| 絕緣電阻 |
不小于20M |
| 阻尼特性 |
不大于3周半 |
六、電動隔膜調節閥 閥體襯里材料適用場合
| 閥體襯里 |
使用溫度（℃） |
適用介質 |
| 無襯里 |
-10～+175 |
適用于非腐蝕性介質 |
| 軟橡膠 |
-10～+85 |
有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
| 硬橡膠 |
-10～+85 |
適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
| 氯丁膠 |
-10～+105 |
適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好 |
| 丁荃膠 |
-10～+120 |
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性好 |
| 搪瓷 |
-10～+175 |
適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物 |
| 氟46 |
-10～+190 |
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
七、電動隔膜調節閥 隔膜襯里材料適用場合
| 隔膜材質 |
使用溫度（℃） |
適用介質 |
| 丁荃膠（B級） |
-40～+100 |
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 |
| 天然膠（Q級） |
-50～+100 |
主要用于凈化水、無機鹽和烯的礦物酸介質 |
| 聚四氟乙烯 |
-10～+150 |
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |

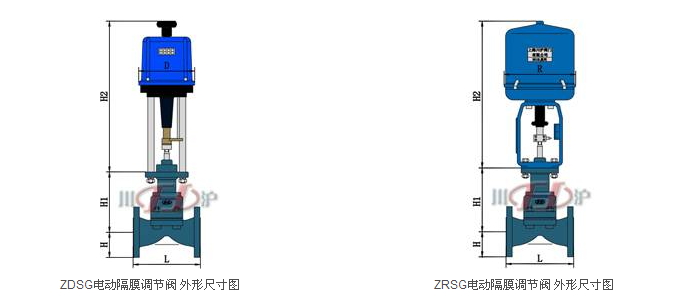

八、電動隔膜調節閥 結構圖
九、電動隔膜調節閥 連接尺寸
| 公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
| L |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
| H |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
| 配PSL |
H2 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
| 重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
| 配381L |
H2 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
| 重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
