電動塑料球閥
一、電動塑料球閥 產品概述
上海川滬閥門有限公司生產的電動塑料球閥，是由電動執行器和塑料球閥閥體組成。
特點：
1、產品質量可靠、設計、造型美觀。
2、材質衛生無毒耐磨損、易拆卸、維護簡單易行。
3、性能可靠：軸承牙口電氣元件等關鍵零部件采用進口名牌產品。
4、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾。
5、精密耐磨：蝸輪輸出軸一體化特殊錒合金鍛造、強度高、耐磨性好。
6、回差極小：蝸輪輸出軸一體化、避免了鍵聯結的間隙、傳動精度高。
7、安全保證：通過1500V耐壓檢測，F級絕緣電機，安全有保障。
8、配套簡單：采用單相電源、外接線路特別簡單，也可做380V、直流電源。
9、使用方便：免加油、免點檢、防水防銹、任意角度安裝。
10、保護裝置：雙重限位、過熱保護、過載保護(選裝)。
適用場景:
電動塑料球閥廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。
二、電動塑料球閥 產品圖片
 |
 |

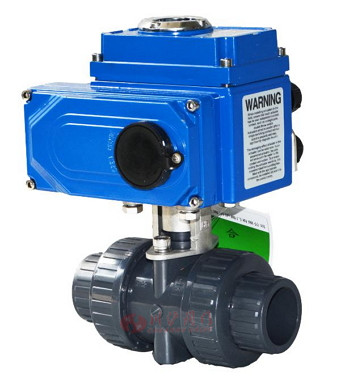

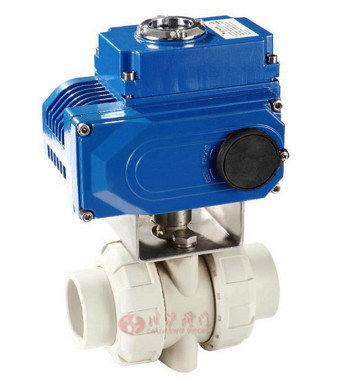

| 電動塑料球閥(材質UPVC 雙由令連接) | 電動塑料球閥(材質PP 雙由令連接) |
三、電動塑料球閥 零部件材料
| 軸 | 聚氯乙烯 PVC |
|---|---|
| O環 | 三元乙丙橡膠 EPDM |
| 環型螺母 | 聚氯乙烯 PVC |
| 閥體 | 聚氯乙烯 PVC |
| 端口 | 聚氯乙烯 PVC |
| O環 | 三元乙丙橡膠 EPDM |
| 球體密封 | 聚四氟乙烯 PTFE |
| 球體 | 聚氯乙烯 PVC |
| O環 | 三元乙丙橡膠 EPDM |
| 球體密封支架 | 聚氯乙烯 PVC |
| 環 Ring | 聚氯乙烯 PVC |
四、電動塑料球閥 技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.0-1.6MPa | ||||||||
| 連接方式 | 法蘭、螺紋、由令 | ||||||||
| 閥體結構 | 一體、三通L、三通T | ||||||||
| 閥體材質 | UPVC、CPVC、PP | ||||||||
| 閥芯材質 | UPVC、CPVC、PP | ||||||||
| 密封材質 | PTFE | ||||||||
| 適用溫度 | 0～+60℃ | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 配置執行機構 | 可配HQ、CH等系列角行程電動執行機構 | ||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||||
五、電動塑料球閥 執行器參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
六、電動塑料球閥 性能規范
| 試驗標準 | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||

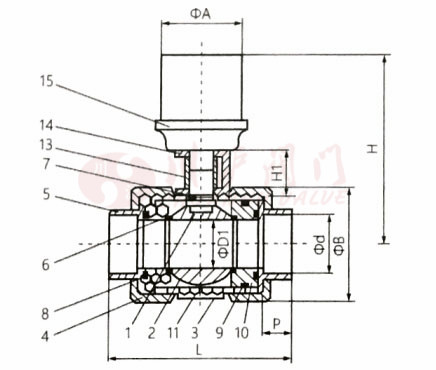

七、電動塑料球閥 結構圖
 |
八、電動塑料球閥 連接尺寸
| 公稱通徑 | D | D1 | D2 | L | H | H1 | T | n-O | 支架中心孔距 | 軸尺寸 | 配電動執行器 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN(mm) | 承插 | 絲口 | 法蘭 | 開關型 | 調節型 | |||||||||
| 15 | 20 | 65 | 95 | 112 | 112 | 164 | 155 | 40 | 14 | 4-14 | 36/55 | 9*9 | CHV-05 | CHV-05 |
| 20 | 25 | 75 | 105 | 130 | 130 | 182 | 160 | 40 | 16 | 4-14 | 36/50 | 9*9 | ||
| 25 | 32 | 85 | 115 | 144 | 144 | 210 | 165 | 41 | 16 | 4-14 | 36/50 | 11*11 | ||
| 32 | 40 | 100 | 135 | 168 | 168 | 233 | 190 | 43 | 16 | 4-18 | 50/70 | 11*11 | ||
| 40 | 50 | 110 | 145 | 173 | 173 | 247 | 200 | 43 | 16 | 4-18 | 50/70 | 11*11 | ||
| 50 | 63 | 125 | 160 | 204 | 204 | 290 | 225 | 47 | 18 | 4-18 | 50/70 | 11*11 | ||
| 65 | 75 | '145 | 180 | 275 | 275 | 370 | 280 | 50 | 22 | 4-18 | 70 | 14*14 | CHV-10 | CHV-10 |
| 80 | 90 | 160 | 195 | 300 | 300 | 415 | 310 | 60 | 25 | 8-18 | 70 | 14*14 | ||
| 100 | 110 | 180 | 215 | 330 ! | 330 | 460 | 370 | 78 | 25 | 8-18 | 70 | 17*17 | ||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-電動塑料球閥.PDF
電動塑料球閥鏈接：http://www.01-12.cn/products/diandongqiufa/ddslqf.html
