D971X電動塑料蝶閥

一、D971X電動塑料蝶閥產品概述

上海川滬閥門有限公司生產的D971X電動塑料蝶閥，也稱UPVC蝶閥，采用一體式電動執行器于塑料蝶閥組成。輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。可以選配HQ防爆電動執行機構，為電動防爆塑料蝶閥。
特點：
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強，體積小，輕便宜人，性能可靠，配套簡單。
3.耐腐蝕性強，應用范圍廣。
適用場景:
D971X電動塑料蝶閥被廣泛地應用到純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

二、D971X電動塑料蝶閥產品圖片

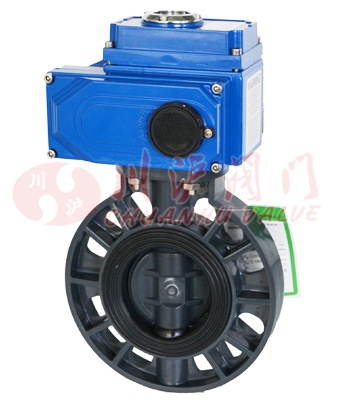

D971X電動塑料蝶閥	防爆型D971X電動塑料蝶閥

三、D971X電動塑料蝶閥零部件材料

名稱	材料
閥體	UPVC、CPVC、PP
閥芯	UPVC、CPVC、PP、PTFE
密封面	FPM、EPDM、NBR

四、D971X電動塑料蝶閥技術參數

公稱通徑	50	65	80	100	125	150	200	250	300
公稱壓力	PN1.0、1.6MPa
連接形式	對夾式
適用溫度	0～+60℃
適用介質	PVC兼容的食品工業化學溶劑
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、D971X電動塑料蝶閥執行器參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

六、D971X電動塑料蝶閥性能規范

公稱通徑	DN（mm）	50～300
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤60℃
適用介質	空氣、水、氣體、油品等

七、D971X電動塑料蝶閥結構圖

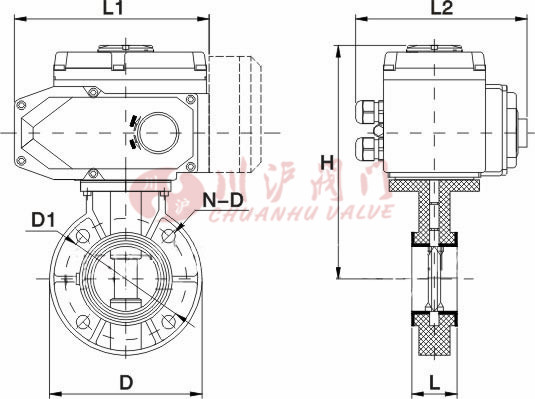

八、D971X電動塑料蝶閥連接尺寸

主要外形尺寸-PN10（10bar）
公稱通徑 [DN]	尺寸[mm]							執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	D1	N-D	執行器選配
40	39	165	150	210	47	110	4-18	CHV-005	CHQ-010
50	45	165	150	223	56	125	4-18	CHV-005	CHQ-010
65	48	165	150	235	71	145	4-18	CHV-005	CHQ-010
80	48	165	150	240	85	160	8-18	CHV-005	CHQ-010
100	58	190	170	258	105	180	8-18	CHV-010	CHQ-020
125	70	190	170	303	131	210	8-18	CHV-010	CHQ-020
150	76	190	170	316	153	240	8-22	CHV-010	CHQ-020
200	92	190	170	350	204	290	8-22	CHV-020	CHQ-030
250	114	270	220	410	255	350	12-22	CHV-040	CHQ-040
300	120	270	220	440	307	400	12-22	CHV-060	CHQ-050
350	130	270	220	470	358	460	16-22	CHV-080	CHQ-060
400	140	270	220	520	389	515	16-22	CHV-100	CHQ-080
450	152	270	220	540	446	565	20-26	CHV-120	CHQ-100
500	152	270	220	570	494	620	20-26	CHV-140	CHQ-120
600	178	270	220	637	590	725	20-30	CHV-160	CHQ-140
